Budowa prostownika z transformatora to proces, który może wydawać się skomplikowany, ale z odpowiednimi wskazówkami staje się znacznie prostszy. W tym artykule omówimy kluczowe kroki, które pozwolą Ci stworzyć funkcjonalny prostownik, a także podpowiemy, jak uniknąć najczęstszych błędów, które mogą prowadzić do problemów z działaniem urządzenia. Znajomość odpowiednich komponentów i ich właściwego doboru jest kluczowa dla sukcesu projektu.
Prostownik, który zbudujesz, będzie w stanie przekształcić prąd przemienny z transformatora na prąd stały, co jest niezbędne w wielu zastosowaniach elektronicznych. W artykule znajdziesz szczegółowe informacje na temat wyboru transformatora, montażu mostka prostowniczego oraz dodawania kondensatorów do wygładzania napięcia. Przygotuj się na praktyczne porady, które pomogą Ci w realizacji tego projektu.
Najważniejsze informacje:- Wybór transformatora z odpowiednim napięciem i mocą jest kluczowy.
- Mostek prostowniczy przekształca napięcie AC na DC.
- Kondensatory są niezbędne do wygładzania napięcia wyjściowego.
- Bezpieczniki chronią obwód przed przeciążeniem.
- Chłodzenie komponentów zapobiega ich przegrzewaniu.
Jak wybrać odpowiedni transformator do prostownika dla twoich potrzeb?

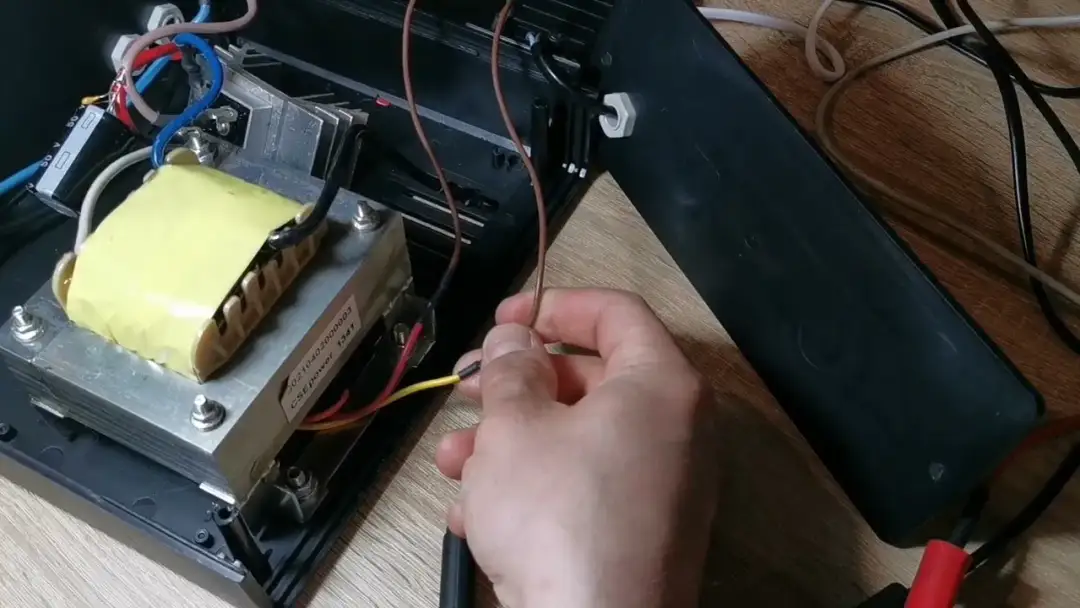

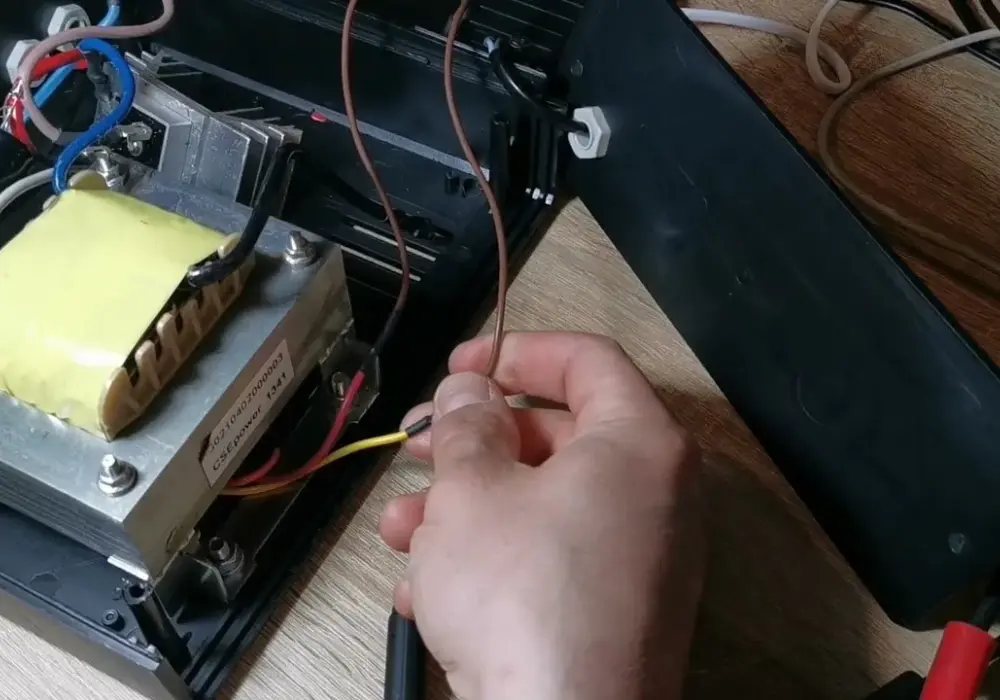

Wybór odpowiedniego transformatora jest kluczowym krokiem w budowie prostownika. Transformator musi mieć odpowiednie napięcie i moc, aby spełniać wymagania Twojego projektu. Na przykład, jeśli planujesz stworzyć prostownik o napięciu 12V, potrzebujesz transformatora o wtórnym napięciu wynoszącym około 12V AC. Oprócz napięcia, ważne jest również, aby moc transformatora była wystarczająca do obsługi przewidywanego prądu, co oznacza, że 150W transformator może być odpowiedni dla prostownika 10A.
Podczas wyboru transformatora, należy zwrócić uwagę na jego specyfikacje. Wydajność transformatora jest równie istotna, ponieważ wpływa na jego zdolność do przekształcania energii elektrycznej z jednego poziomu na inny. Wysoka wydajność oznacza mniejsze straty energii, co jest korzystne dla ogólnej efektywności układu. Warto również rozważyć zastosowanie transformatorów toroidalnych, które są bardziej kompaktowe i oferują lepszą wydajność w porównaniu do tradycyjnych transformatorów rdzeniowych.
Zrozumienie specyfikacji transformatora i jego mocy
Każdy transformator ma określone specyfikacje, które musisz zrozumieć, aby dokonać właściwego wyboru. Moc transformatora jest kluczowym parametrem, który określa, ile energii może on dostarczyć. Wartości te są zazwyczaj podawane w watach (W). Na przykład, transformator o mocy 150W będzie w stanie dostarczyć wystarczającą moc dla prostownika o maksymalnym prądzie 10A przy napięciu 15V.
Oprócz mocy, należy również zwrócić uwagę na wydajność transformatora, która może wpływać na jego działanie. Wyższa wydajność oznacza, że mniej energii jest tracone w postaci ciepła, co jest istotne w kontekście długoterminowego użytkowania i bezpieczeństwa. Wybierając transformator, upewnij się, że jego specyfikacje odpowiadają Twoim potrzebom, aby uniknąć problemów z działaniem prostownika.
Jakie napięcie wtórne jest potrzebne do prostownika?
Obliczenie odpowiedniego napięcia wtórnego dla prostownika jest kluczowe dla jego prawidłowego działania. Wartość napięcia wtórnego powinna być dostosowana do wymagań wyjściowych prostownika. Na przykład, jeśli planujesz uzyskać napięcie stałe 12V, transformator powinien mieć napięcie wtórne wynoszące około 12V AC. Jednak należy pamiętać, że po prostowaniu napięcie stałe jest nieco niższe, dlatego warto rozważyć transformator o napięciu wtórnym w przedziale 15V-18V.Wartości napięcia wtórnego mogą się różnić w zależności od zastosowania. Dla prostowników o mocy 10A, transformator z napięciem wtórnym 15V AC będzie odpowiedni, ponieważ po prostowaniu i wygładzeniu napięcia uzyskasz stabilne 12V DC. Przykłady powszechnie używanych transformatorów to modele 12V, 15V oraz 18V, które są łatwo dostępne na rynku. Wybór odpowiedniego napięcia wtórnego jest kluczowy, aby uniknąć uszkodzeń podzespołów w prostowniku.
Wybór i montaż mostka prostowniczego dla efektywności

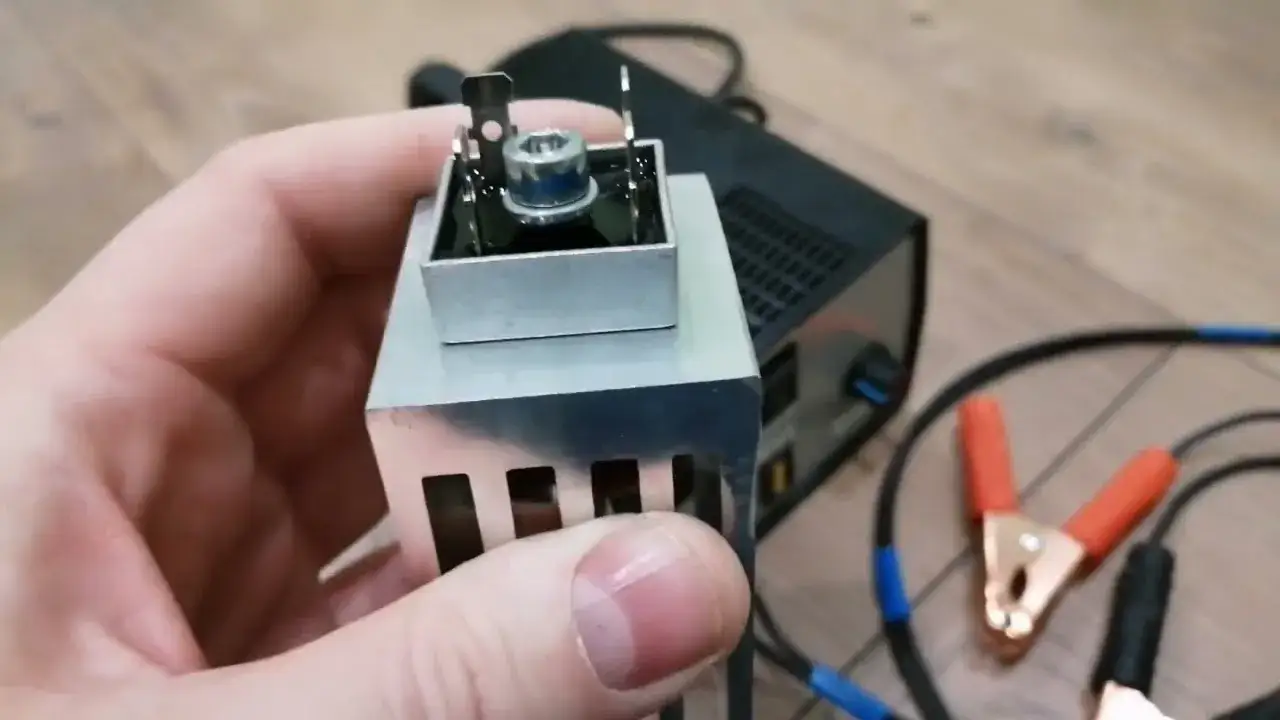

Wybór odpowiedniego mostka prostowniczego jest kluczowy dla efektywności działania prostownika. Mostek prostowniczy składa się z diod, które konwertują prąd przemienny (AC) na prąd stały (DC). Typowe mostki prostownicze to mostki pełnofalowe, które wykorzystują cztery diody w konfiguracji, aby maksymalnie wykorzystać napięcie transformatora. Przykłady popularnych diod to 1N5401, która ma maksymalne napięcie 40V i prąd 3A, oraz 1N4007, która obsługuje napięcie do 1000V i prąd 1A.
| Model diody | Maksymalne napięcie (V) | Maksymalne natężenie (A) |
| 1N5401 | 40 | 3 |
| 1N4007 | 1000 | 1 |
| D204 | 40 | 15 |
| SY526/0.3 | 30 | 15 |
Jak dodać kondensatory do wygładzania napięcia?
Kondensatory odgrywają kluczową rolę w wygładzaniu napięcia wyjściowego prostownika, eliminując pulsacje, które mogą występować po prostowaniu. Wybór odpowiednich kondensatorów jest istotny, aby zapewnić stabilne napięcie. Zazwyczaj stosuje się kondensatory elektrolityczne o pojemności 470μF lub większej, z napięciem roboczym wyższym niż szczytowe napięcie wyjściowe. Na przykład, dla prostownika 12V, kondensator 470μF/35V będzie odpowiedni, ponieważ zapewnia wystarczającą pojemność do wygładzania napięcia.Bezpieczeństwo przy budowie prostownika: kluczowe zasady
Bezpieczeństwo jest kluczowym aspektem podczas budowy prostownika z transformatora. Przestrzeganie zasad bezpieczeństwa pozwala uniknąć niebezpiecznych sytuacji, które mogą prowadzić do uszkodzeń sprzętu lub obrażeń ciała. Ważne jest, aby podczas pracy z urządzeniami elektrycznymi zawsze zachować ostrożność i stosować się do zaleceń producentów komponentów. Upewnij się, że wszystkie elementy są odpowiednio zabezpieczone przed przypadkowym dotknięciem.
Warto również zainwestować w odpowiednie narzędzia ochronne, takie jak rękawice izolacyjne i okulary ochronne. Używanie bezpieczników w obwodzie jest niezbędne, aby chronić przed przeciążeniem i zwarciem. Prawidłowo dobrany bezpiecznik może uratować nie tylko komponenty prostownika, ale również zapobiec poważnym wypadkom. Pamiętaj, aby przed przystąpieniem do pracy dokładnie sprawdzić wszystkie połączenia oraz stan komponentów.
Jak unikać zagrożeń elektrycznych podczas montażu?
Podczas montażu prostownika istnieje wiele potencjalnych zagrożeń elektrycznych, które należy mieć na uwadze. Najczęstsze zagrożenia to porażenie prądem, zwarcia oraz przegrzanie komponentów. Aby zminimalizować ryzyko, zawsze upewnij się, że urządzenie jest odłączone od źródła zasilania przed rozpoczęciem jakichkolwiek prac. Dodatkowo, unikaj pracy w wilgotnych warunkach, które mogą zwiększać ryzyko porażenia prądem.
Warto również stosować techniki organizacyjne, takie jak oznaczanie przewodów i komponentów, aby uniknąć pomyłek. Zachowuj porządek w miejscu pracy, aby zminimalizować ryzyko przypadkowego zranienia lub uszkodzenia sprzętu. Pamiętaj, że ostrożność i przygotowanie to kluczowe elementy bezpiecznego montażu prostownika.
Dlaczego warto stosować bezpieczniki w obwodzie?
Bezpieczniki są kluczowym elementem w każdym obwodzie elektrycznym, w tym w prostownikach. Ich głównym zadaniem jest ochrona obwodu przed przeciążeniem i zwarciem, co może prowadzić do uszkodzenia komponentów lub nawet pożaru. Bezpiecznik działa na zasadzie przerwania obwodu, gdy natężenie prądu przekracza określoną wartość, co skutecznie zapobiega dalszym uszkodzeniom. Wybierając bezpiecznik, należy zwrócić uwagę na jego specyfikacje, takie jak maksymalne natężenie prądu oraz napięcie robocze, aby zapewnić odpowiednią ochronę dla danego układu.
Czytaj więcej: Jak szybko naładować akumulator bez prostownika – sprawdzone metody
Najczęstsze błędy przy budowie prostownika i ich unikanie
Podczas budowy prostownika można napotkać wiele pułapek, które mogą prowadzić do nieprawidłowego działania urządzenia. Jednym z najczęstszych błędów jest niewłaściwy dobór komponentów, takich jak transformator czy diody w mostku prostowniczym. Użycie diod o zbyt niskiej wydajności może prowadzić do ich uszkodzenia, a niewłaściwe napięcie transformatora może skutkować niestabilnym działaniem prostownika. Ważne jest, aby dokładnie sprawdzić specyfikacje wszystkich komponentów przed ich zakupem i montażem.
Kolejnym błędem jest zbyt mała pojemność kondensatorów, co może prowadzić do nieefektywnego wygładzania napięcia. Aby uniknąć takich problemów, warto również przeprowadzić testy obwodu przed podłączeniem do głównego zasilania. Upewnij się, że wszystkie połączenia są solidne, a komponenty są odpowiednio chłodzone, aby zapobiec przegrzewaniu. Dbałość o te szczegóły pomoże w stworzeniu trwałego i bezpiecznego prostownika.
Jak wykorzystać prostownik do zaawansowanych projektów DIY
Prostowniki z transformatorów mogą być wykorzystywane nie tylko do podstawowych zastosowań, ale również w bardziej zaawansowanych projektach DIY, takich jak budowa zasilaczy laboratoryjnych czy systemów zasilania dla urządzeń elektronicznych. Integracja prostownika z układami regulacji napięcia pozwala na uzyskanie stabilnych wartości wyjściowych, co jest niezbędne w przypadku bardziej wymagających aplikacji. Można na przykład zastosować układ LM317, aby uzyskać regulowane napięcie wyjściowe, co umożliwia zasilanie różnych komponentów elektronicznych o różnych wymaganiach napięciowych.
Dodatkowo, prostowniki mogą być używane w połączeniu z systemami magazynowania energii, takimi jak akumulatory. Wykorzystanie prostownika do ładowania akumulatorów z odpowiednim układem kontrolnym pozwala na automatyczne zarządzanie procesem ładowania, co zwiększa żywotność akumulatorów i poprawia ich wydajność. W przyszłości, z rosnącym zainteresowaniem odnawialnymi źródłami energii, zastosowanie prostowników w systemach solarnych i wiatrowych będzie coraz bardziej popularne, co otworzy nowe możliwości dla entuzjastów elektroniki.
