Jak zrobić regulator obrotów silnika 230V – prosta budowa krok po kroku

Tworzenie regulatora obrotów silnika 230V może wydawać się skomplikowanym zadaniem, ale dzięki zastosowaniu prostych układów elektronicznych, takich jak triak i diak, można uzyskać efektywne rozwiązanie. Taki regulator działa na zasadzie regulacji fazowej, co pozwala na płynną kontrolę prędkości obrotowej silnika. W artykule przedstawimy krok po kroku, jak zbudować taki regulator, jakie komponenty będą potrzebne oraz na co zwrócić uwagę podczas montażu.

Bezpieczeństwo jest kluczowym aspektem przy pracy z urządzeniami elektrycznymi, dlatego omówimy również zasady, które pomogą uniknąć zagrożeń związanych z napięciem 230V. Dodatkowo, zaprezentujemy alternatywne metody regulacji obrotów, w tym gotowe rozwiązania dostępne na rynku, aby każdy mógł znaleźć odpowiednią opcję dla swoich potrzeb.

Kluczowe wnioski:

• Regulator obrotów silnika 230V można zbudować z triaka, diaka, rezystora, potencjometru i kondensatora.
• Układ działa na zasadzie regulacji fazowej, co pozwala na płynną regulację prędkości obrotowej.
• Bezpieczeństwo podczas montażu jest kluczowe; zaleca się wyłączenie zasilania przed pracą.
• Gotowe regulatory obrotów dostępne na rynku mogą obsługiwać różne obciążenia i zastosowania.
• Ważne jest, aby wszystkie połączenia były solidne i dobrze izolowane, aby uniknąć ryzyka porażenia prądem.

Jak zbudować regulator obrotów silnika 230V – krok po kroku

Budowa regulatora obrotów silnika 230V może być prostym i satysfakcjonującym projektem, który pozwala na lepszą kontrolę nad pracą silnika. Aby stworzyć taki regulator, potrzebne będą odpowiednie komponenty oraz kilka kroków montażowych. W tym artykule przedstawimy, jak zrealizować ten projekt, koncentrując się na niezbędnych elementach oraz procesie ich łączenia.

Najważniejszymi elementami regulatora są triak, diak, rezystor (R1), potencjometr (P1) oraz kondensator (C1). Triak i diak działają na zasadzie regulacji fazowej, co umożliwia płynną kontrolę mocy dostarczanej do silnika. Po zmontowaniu układu, napięcie 230VAC podaje się do złącz oznaczonych jako IN, a wyjście regulatora (OUT) łączy się z silnikiem, co pozwala na regulację prędkości obrotowej za pomocą potencjometru.

Wybór odpowiednich komponentów do regulatora obrotów

Wybór komponentów jest kluczowy dla prawidłowego działania regulatora obrotów. Triak, jako element sterujący, powinien być dostosowany do obciążenia silnika. Na przykład, triak o mocy 25A będzie odpowiedni dla silników o mocy do 2000W. Diak, który współpracuje z triakiem, powinien mieć odpowiednie napięcie przebicia, zwykle w zakresie 30-40V. Warto także zwrócić uwagę na jakość rezystorów i kondensatorów, aby zapewnić stabilność układu.

Oto lista podstawowych komponentów, które będą potrzebne do budowy regulatora obrotów silnika 230V:

• Triak (np. BTA16-600V)
• Diak (np. DB3)
• Rezystor (R1) - 1kΩ, 1W
• Potencjometr (P1) - 100kΩ
• Kondensator (C1) - 0.1µF, 400V

Schemat układu elektronicznego dla regulatora obrotów

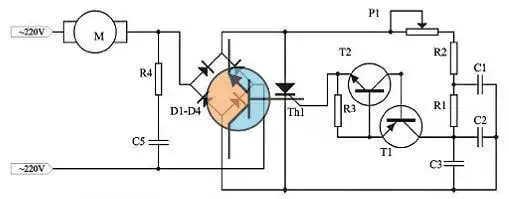

Układ elektroniczny regulatora obrotów silnika 230V oparty jest na triaku i diaku, które współpracują w celu regulacji mocy dostarczanej do silnika. Schemat przedstawia, jak poszczególne komponenty są ze sobą połączone, co jest kluczowe dla prawidłowego działania układu. W układzie napięcie zasilające 230VAC podawane jest do złącz oznaczonych jako IN, a wyjście regulatora (OUT) podłączone jest do silnika. Regulacja prędkości obrotowej odbywa się poprzez zmianę wartości rezystora i kondensatora, co wpływa na czas, przez jaki triak pozostaje w stanie przewodzenia.

Aby zrozumieć schemat, warto zwrócić uwagę na oznaczenia poszczególnych elementów oraz ich połączenia. Triak jest kluczowym elementem, który steruje mocą, a diak działa jako przełącznik, który uruchamia triak w odpowiednim momencie cyklu napięcia. Dobrze zaprojektowany układ zapewnia stabilność działania i minimalizuje zakłócenia elektromagnetyczne, co jest istotne w przypadku pracy z urządzeniami elektrycznymi.

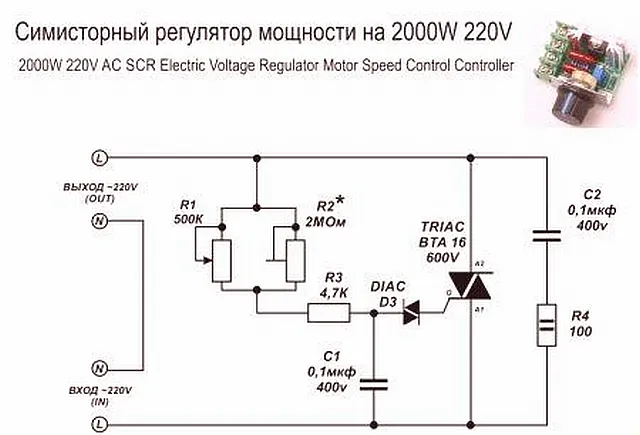

Na powyższym diagramie przedstawiono układ regulatora obrotów z oznaczeniami wszystkich komponentów. Umożliwia on łatwe zrozumienie, jak zbudować i podłączyć poszczególne elementy, aby uzyskać sprawnie działający regulator.

Kluczowe zasady bezpieczeństwa podczas pracy z napięciem 230V

Praca z napięciem 230V wymaga zachowania szczególnej ostrożności. Ważne jest, aby zawsze stosować odpowiednie wyposażenie ochronne, takie jak rękawice izolacyjne, które chronią przed porażeniem prądem. Używanie okularów ochronnych również jest istotne, aby zabezpieczyć oczy przed ewentualnymi iskrami lub odłamkami podczas pracy. Przed przystąpieniem do montażu, należy upewnić się, że wszystkie połączenia są solidne i dobrze izolowane, co minimalizuje ryzyko zwarcia.

Oprócz osobistego wyposażenia ochronnego, należy również zadbać o odpowiednie ustawienie miejsca pracy. Powinno być ono dobrze oświetlone i wolne od zbędnych przedmiotów, które mogą stanowić przeszkodę. Ważne jest, aby mieć dostęp do sprzętu, jak np. gaśnica, w razie nagłej sytuacji. Pamiętaj, aby zawsze pracować w towarzystwie innej osoby, która będzie mogła pomóc w razie wypadku.

• Rękawice izolacyjne (np. 3M 9001)
• Okulary ochronne (np. Uvex Skyguard)
• Gaśnica proszkowa (np. 6 kg, ABC)

Jak unikać najczęstszych błędów podczas montażu

Podczas montażu regulatora obrotów silnika 230V można napotkać wiele pułapek. Jednym z najczęstszych błędów jest niewłaściwe połączenie komponentów, co może prowadzić do ich uszkodzenia lub nieprawidłowego działania układu. Ważne jest, aby dokładnie sprawdzić schemat przed przystąpieniem do montażu i upewnić się, że każdy element jest podłączony w odpowiedni sposób.

Innym częstym problemem jest zbyt mała izolacja przewodów, co może prowadzić do zwarcia lub porażenia prądem. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone i używaj odpowiednich materiałów izolacyjnych. Dobrą praktyką jest także testowanie układu na niższym napięciu przed podłączeniem do sieci 230V, co pozwoli na wykrycie ewentualnych błędów w bezpieczniejszy sposób.

• Sprawdź poprawność połączeń przed zasileniem układu.
• Używaj wysokiej jakości materiałów izolacyjnych.
• Testuj układ na niższym napięciu przed pełnym uruchomieniem.

Alternatywne metody regulacji obrotów silnika 230V

Współczesne technologie oferują wiele alternatywnych metod regulacji obrotów silnika 230V, które mogą być bardziej efektywne i wygodne w użyciu niż tradycyjne rozwiązania DIY. Wśród dostępnych opcji znajdują się regulatory elektroniczne, które wykorzystują zaawansowane algorytmy do precyzyjnej kontroli prędkości. Takie urządzenia mogą być idealne dla osób, które szukają prostoty i niezawodności bez potrzeby samodzielnego montażu.

Inne rozwiązania to regulatory z funkcją PWM (modulacja szerokości impulsu), które pozwalają na bardzo dokładne dostosowanie prędkości obrotowej silnika. Regulatory te są często wykorzystywane w aplikacjach wymagających dużej precyzji, takich jak w modelarstwie czy w automatyce przemysłowej. Warto również zwrócić uwagę na regulatory oparte na mikroprocesorach, które oferują dodatkowe funkcje, takie jak programowalność czy możliwość zdalnego sterowania.

Gotowe rozwiązania – kiedy wybrać zakupiony regulator

Wybór gotowego regulatora obrotów jest idealnym rozwiązaniem dla tych, którzy nie mają doświadczenia w budowie układów elektronicznych. Gotowe urządzenia są często testowane i certyfikowane, co zapewnia ich niezawodność i bezpieczeństwo. Dodatkowo, zakupiony regulator zazwyczaj oferuje lepszą jakość wykonania oraz wsparcie techniczne od producenta, co może być istotne w przypadku awarii.

Warto również zauważyć, że gotowe regulatory mogą być bardziej opłacalne w dłuższej perspektywie, biorąc pod uwagę czas i wysiłek potrzebny na samodzielne zbudowanie układu. Osoby, które potrzebują szybkiego rozwiązania lub nie mają czasu na eksperymentowanie, powinny rozważyć zakup gotowego regulatora obrotów, który spełni ich oczekiwania.

• Sprawdź, czy regulator ma odpowiednią moc i funkcje do Twoich potrzeb.
• Porównaj ceny i opinie użytkowników przed dokonaniem zakupu.
• Upewnij się, że urządzenie jest zgodne z normami bezpieczeństwa.

Porównanie różnych typów regulatorów obrotów na rynku

Na rynku dostępnych jest wiele typów regulatorów obrotów, które różnią się funkcjonalnością, mocą oraz przeznaczeniem. Wśród najpopularniejszych modeli znajdują się regulatory analogowe, które działają na podstawie prostych układów elektronicznych. Te urządzenia są zazwyczaj tańsze, ale oferują ograniczone możliwości regulacji. Z kolei regulatory cyfrowe wykorzystują mikroprocesory, co pozwala na bardziej precyzyjne dostosowanie prędkości obrotowej oraz programowalność. Tego typu regulatory są idealne dla bardziej wymagających zastosowań, takich jak przemysł czy automatyka.

Oprócz tego, na rynku dostępne są regulatory PWM, które działają na zasadzie modulacji szerokości impulsu. Te urządzenia są szczególnie efektywne w kontrolowaniu prędkości silników, ponieważ minimalizują straty energii. Wybór odpowiedniego regulatora powinien być uzależniony od specyficznych potrzeb użytkownika oraz rodzaju zastosowania, co pozwoli na optymalne wykorzystanie możliwości danego urządzenia.
