Każdy silnik czterosuwowy opiera się na uporządkowanym cyklu czterech faz, w którym tłok, zawory i wałek rozrządu muszą pracować w idealnym rytmie. W tym artykule rozkładam ten proces na proste kroki: od ssania, przez sprężanie i suw pracy, aż po wydech. Dorzucam też różnice względem dwusuwa oraz praktyczne wskazówki, które pomagają ocenić, czy jednostka pracuje tak, jak powinna.
Najważniejsze fakty o pracy czterosuwu w skrócie
- Jeden cykl pracy składa się z czterech suwów i wymaga dwóch obrotów wału korbowego.
- Wałek rozrządu obraca się dwa razy wolniej niż wał korbowy i steruje zaworami.
- Suw pracy pojawia się tylko raz na dwa obroty, dlatego konstrukcja jest spokojniejsza i zwykle oszczędniejsza od dwusuwa.
- W benzynie mieszankę zapala świeca, a w dieslu spalanie zaczyna się po wtrysku paliwa do silnie sprężonego powietrza.
- Sprawność i trwałość zależą w dużej mierze od rozrządu, stopnia sprężania, smarowania i chłodzenia.

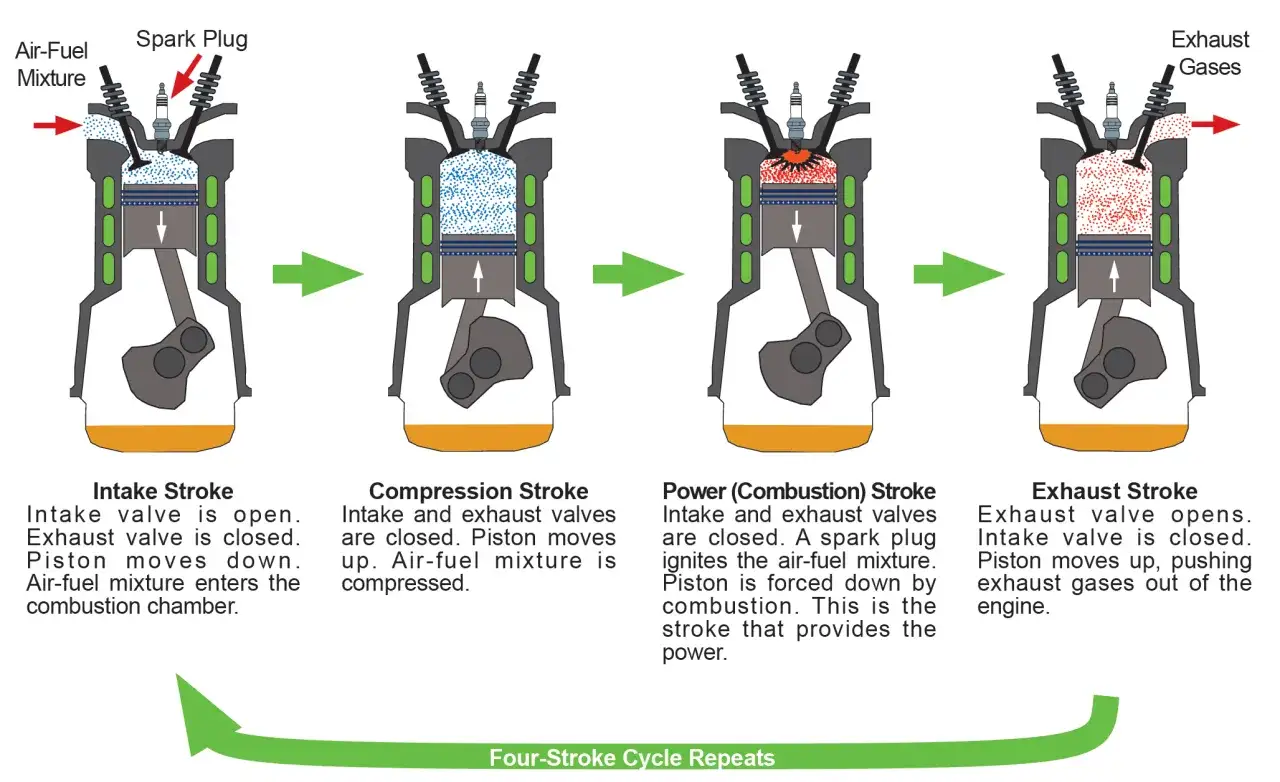

Jak działa czterosuwowa jednostka krok po kroku
Najprościej patrzę na ten proces jak na bardzo uporządkowany taniec mechaniki. Tłok porusza się w cylindrze w górę i w dół, zawory wpuszczają świeży ładunek i wypuszczają spaliny, a wał korbowy zamienia ruch posuwisty na obrotowy. W praktyce to właśnie ta sekwencja decyduje o tym, że silnik oddaje moc płynnie, a nie chaotycznie.
| Faza | Co robi tłok | Stan zaworów | Co to daje |
|---|---|---|---|
| Ssanie | Porusza się w dół | Otwarty zawór dolotowy, wydechowy zamknięty | Do cylindra trafia powietrze albo mieszanka paliwowo-powietrzna |
| Sprężanie | Porusza się w górę | Oba zawory zamknięte | Ładunek się zagęszcza, rośnie ciśnienie i temperatura |
| Praca | Porusza się w dół | Oba zawory zamknięte | Spalanie wypycha tłok i przekazuje energię na wał korbowy |
| Wydech | Porusza się w górę | Otwarty zawór wydechowy | Spaliny opuszczają cylinder |
W silniku benzynowym zapłon daje świeca, a w dieslu paliwo trafia do bardzo gorącego, silnie sprężonego powietrza i zapala się samoczynnie. To ważna różnica, bo zasada czterech suwów pozostaje ta sama, ale sposób uruchomienia suwu pracy już nie. Gdy widzę ten układ w całości, łatwiej zrozumieć, dlaczego synchronizacja ma tak duże znaczenie.
Z czego składa się układ, który to wszystko synchronizuje
Sam tłok nie zrobiłby nic pożytecznego bez reszty mechaniki. Właśnie dlatego w czterosuwowej konstrukcji tak istotny jest układ rozrządu, czyli zespół elementów sterujących otwieraniem i zamykaniem zaworów. To on pilnuje, żeby cylinder był napełniany we właściwym momencie, a spaliny miały gdzie uciec po zakończeniu pracy.- Tłok zbiera energię ze spalania i przekazuje ją dalej przez korbowód.
- Korbowód łączy tłok z wałem korbowym i zmienia ruch liniowy na obrotowy.
- Wał korbowy oddaje moment obrotowy do skrzyni biegów i dalej na koła.
- Wałek rozrządu otwiera i zamyka zawory w odpowiedniej kolejności.
- Pasek, łańcuch lub koła zębate rozrządu synchronizują wałek rozrządu z wałem korbowym.
- Zawory dolotowe i wydechowe odpowiadają za przepływ ładunku i spalin.
- Świeca zapłonowa albo wtryskiwacz inicjuje proces spalania, zależnie od typu silnika.
Najważniejsza liczba w tym układzie jest bardzo prosta: wałek rozrządu obraca się z połową prędkości wału korbowego. Dzięki temu jeden pełny cykl pracy zamyka się w dwóch obrotach wału, a zawory otwierają się dokładnie wtedy, kiedy trzeba. W nowocześniejszych konstrukcjach dochodzi jeszcze zmienna faza rozrządu, czyli system, który koryguje moment otwarcia zaworów zależnie od obrotów i obciążenia. To nie jest gadżet, tylko realny sposób na poprawę elastyczności, spalania i emisji.
Gdy już wiadomo, co steruje całym procesem, naturalnie pojawia się pytanie, dlaczego ten układ zachowuje się inaczej niż prostszy dwusuw.
Dlaczego cztery suwy zachowują się inaczej niż dwa
Różnica nie sprowadza się do samej liczby suwów. W praktyce chodzi o to, jak często silnik oddaje użyteczną energię, jak sprawnie usuwa spaliny i jak bardzo złożona jest jego budowa. I tu czterosuw ma swój charakter: jest spokojniejszy, zwykle trwalszy i łatwiejszy do pogodzenia z wymaganiami emisji, ale nie zawsze będzie najlżejszy ani najbardziej dynamiczny w przeliczeniu na pojemność.
| Cecha | Czterosuw | Dwusuw | Co to oznacza w praktyce |
|---|---|---|---|
| Częstotliwość suwu pracy | Raz na dwa obroty wału | Raz na każdy obrót wału | Dwusuw łatwiej daje wysoką moc jednostkową, ale czterosuw pracuje równiej |
| Spalanie i emisje | Zwykle niższe | Zwykle wyższe | Czterosuw lepiej pasuje do codziennej jazdy i norm emisji |
| Budowa | Bardziej złożona | Prostsza | Dwusuw jest lżejszy konstrukcyjnie, ale mniej dopracowany pod komfort i trwałość |
| Kultura pracy | Zwykle cichsza i stabilniejsza | Bardziej szorstka | W aucie i motocyklu użytkowym czterosuw najczęściej daje lepsze wrażenie z jazdy |
| Obsługa | Osobny układ smarowania | Często olej mieszany z paliwem | Czterosuw jest wygodniejszy w eksploatacji, zwłaszcza na co dzień |
Nie traktuję tej różnicy jak wyścigu, w którym jeden układ wygrywa zawsze. Jeśli liczy się trwałość, spalanie, hałas i zgodność z przepisami, czterosuw zwykle ma przewagę. Jeśli ważniejsze są masa i prostota, dwusuw nadal ma sens w wybranych zastosowaniach. To właśnie dlatego w samochodach osobowych i wielu maszynach użytkowych dominują konstrukcje czterosuwowe.
Od tego miejsca warto przejść do rzeczy, które najbardziej wpływają na moc i spalanie, bo sam schemat pracy to dopiero połowa historii.
Co wpływa na moc, spalanie i kulturę pracy
Jeśli miałbym wskazać kilka elementów, które naprawdę robią różnicę, zacząłbym od parametrów, które laik często pomija. Sam układ czterech suwów nie gwarantuje jeszcze dobrych osiągów. O finalnym efekcie decydują przede wszystkim sposób napełniania cylindra, stopień sprężania, precyzja wtrysku i zapłonu oraz to, jak dobrze silnik radzi sobie z ciepłem i tarciem.
- Stopień sprężania określa, jak mocno mieszanka lub powietrze są ściskane przed spaleniem. W benzynowych jednostkach zwykle mieści się w okolicach 7-12:1, a im lepiej dobrany do projektu, tym wyższa sprawność, ale też większe wymagania wobec paliwa.
- Fazy rozrządu decydują o tym, kiedy zawory się otwierają i zamykają. Zmienne fazy pomagają silnikowi lepiej oddychać przy niskich i wysokich obrotach.
- Sprawność napełniania cylindra to po prostu to, jak dobrze cylinder zostaje wypełniony świeżym ładunkiem. Im lepiej, tym łatwiej o moment obrotowy.
- Układ wtryskowy i zapłonowy odpowiadają za dawkowanie paliwa i moment zapłonu. Nawet drobne odchylenia mogą odbić się na spalaniu i reakcji na gaz.
- Olej i chłodzenie ograniczają tarcie oraz przegrzewanie. W praktyce to jeden z najtańszych sposobów na długie życie silnika.
- Doładowanie, czyli turbo lub kompresor, zwiększa ilość powietrza trafiającego do cylindrów. Daje to wyraźnie więcej mocy, ale podnosi też wymagania wobec smarowania i temperatury pracy.
Właśnie tu widać, dlaczego dwa te same silniki mogą zachowywać się zupełnie inaczej. Jeden będzie oszczędny i spokojny, drugi ostrzejszy i bardziej elastyczny, choć obydwa formalnie pracują w tym samym cyklu. Dobrze dobrane parametry robią większą różnicę niż same katalogowe liczby, które często ogląda się w oderwaniu od całego układu.
Skoro wiemy już, co wpływa na charakter pracy, czas przejść do najczęstszych błędów, bo to one najszybciej psują wyobrażenie o tym, jak ma działać taki motor.
Najczęstsze błędy przy eksploatacji i interpretacji objawów
Najbardziej szkodliwy błąd jest zaskakująco prosty: wielu kierowców zakłada, że skoro silnik „jeszcze jeździ”, to wszystko jest w porządku. W praktyce czterosuw lubi jasne warunki pracy i nie wybacza długo zaniedbań w oleju, rozrządzie ani chłodzeniu. Niewielki problem zostawiony sam sobie potrafi bardzo szybko przerodzić się w kosztowną naprawę.
- Ignorowanie rozrządu - pasek albo łańcuch nie pracują wiecznie. W wielu konstrukcjach zerwanie paska w silniku kolizyjnym oznacza kontakt tłoków z zaworami i bardzo drogi remont.
- Jazda na zbyt niskim poziomie oleju - rośnie tarcie, temperatura i zużycie. To jeden z najprostszych sposobów na skrócenie życia jednostki.
- Mylenie spalania z „wybuchem” - to nie jest przypadkowa eksplozja, tylko kontrolowane spalanie. Gdy proces jest zaburzony, pojawia się stukanie, spadek mocy albo nadmierne dymienie.
- Bagatelizowanie nierównej pracy na biegu jałowym - szarpanie, wypadanie zapłonów lub falowanie obrotów zwykle nie biorą się znikąd.
- Odkładanie diagnostyki - im dłużej jeździ się z problemem wtrysku, zapłonu, dolotu albo rozrządu, tym większe ryzyko wtórnych uszkodzeń.
Warto też pamiętać, że nie każdy niepokojący objaw oznacza od razu awarię całego silnika. Czasem winny jest filtr powietrza, świece, cewka, czujnik, nieszczelność dolotu albo zbyt stary olej. Ale gdy objawy się powtarzają, nie odkładałbym sprawy na później. Czterosuw daje sporo sygnałów ostrzegawczych, tylko trzeba je umieć odczytać.
To prowadzi do ostatniej, praktycznej części: po czym rozpoznać, że jednostka naprawdę pracuje prawidłowo, a nie tylko „jeszcze odpala”.
Jak rozpoznać, że jednostka pracuje tak, jak powinna
W dobrze ustawionym czterosuwie nie szukam fajerwerków, tylko przewidywalności. Silnik powinien odpalać bez długiego kręcenia, reagować na gaz w sposób płynny i nie produkować symptomów, które od razu zdradzają problem z spalaniem, smarowaniem albo rozrządem. To właśnie prosty test, który najczęściej mówi więcej niż sam opis w ogłoszeniu czy sucha specyfikacja.
- Rozruch jest szybki i powtarzalny - długie kręcenie zwykle wskazuje na kłopot z paliwem, zapłonem, kompresją albo czujnikami.
- Bieg jałowy jest równy - brak falowania obrotów sugeruje, że dopływ powietrza i dawkowanie paliwa są pod kontrolą.
- Przyspieszenie jest liniowe - silnik nie powinien „dziurawić się” przy dodawaniu gazu ani reagować wyraźnym szarpnięciem.
- Spaliny nie zmieniają się w niepokojący sposób - niebieski dym często sugeruje spalanie oleju, czarny zbyt bogatą mieszankę, a biały utrzymujący się po rozgrzaniu może wskazywać na problem z układem chłodzenia.
- Nie słychać metalicznych stuków - wyraźne dzwonienie, klekotanie lub stukanie to sygnał, którego nie warto zagłuszać radiem.
- Poziom oleju i płynu chłodniczego pozostaje stabilny - duże ubytki zawsze wymagają wyjaśnienia.
Jeśli któryś z tych punktów nie zgadza się z tym, co powinno być normalne, zaczynam od prostych rzeczy: poziomu oleju, stanu filtrów, świec albo wtrysku, a potem sprawdzam historię rozrządu i ewentualne błędy zapisane w sterowniku. Właśnie tak najrozsądniej podchodzić do czterosuwowej jednostki: nie szukać sensacji, tylko konsekwentnie odczytywać sygnały, które ona sama daje. To najlepsza droga, żeby zachować jej sprawność na długo.
