Rozrusznik kręci coraz wolniej, kontrolki przygasają, a akumulator wygląda z zewnątrz jak zwykła czarna skrzynka. Tymczasem jego budowa decyduje o prądzie rozruchowym, odporności na mróz i trwałości całej instalacji. Poniżej wyjaśniam, z czego składa się akumulator samochodowy, jak pracują jego ogniwa, czym różnią się wersje klasyczne, EFB i AGM oraz jakie akcesoria pomagają go prawidłowo obsługiwać.
Z kilku prostych elementów powstaje źródło energii potrzebne do uruchomienia samochodu
- Sześć ogniw po około 2,1 V tworzy typowy akumulator samochodowy 12 V.
- Za działanie odpowiadają przede wszystkim płyty dodatnie i ujemne, separatory oraz elektrolit.
- Separator zapobiega zwarciu płyt, ale pozwala jonom przemieszczać się między nimi.
- Technologie SLI, EFB i AGM różnią się sposobem pracy elektrolitu i odpornością na cykliczne obciążenia.
- Do podstawowej obsługi przydają się prostownik, tester, szczotka do klem i zabezpieczenie mocowania.
Co naprawdę znajduje się w akumulatorze samochodowym
Typowy akumulator rozruchowy jest akumulatorem kwasowo-ołowiowym. W jego wnętrzu znajduje się sześć oddzielnych cel połączonych szeregowo, a każda z nich wytwarza około 2,1 V. Dlatego w pełni naładowany akumulator 12-woltowy ma na zaciskach zwykle około 12,6-12,8 V, a nie dokładnie 12 V.
Najważniejsze elementy nie pracują osobno. Płyty zanurzone w elektrolicie tworzą układ elektrochemiczny, separator utrzymuje bezpieczny odstęp między nimi, a obudowa zamyka wszystko w odpornym na kwas pojemniku. Z mojego doświadczenia wynika, że kierowcy najczęściej przeceniają samą pojemność w amperogodzinach, a za mało uwagi poświęcają konstrukcji płyt i prądowi rozruchowemu.
| Element | Z czego jest wykonany | Jaka jest jego rola |
|---|---|---|
| Obudowa i pokrywa | Tworzywo odporne na elektrolit | Chroni ogniwa, utrzymuje szczelność i umożliwia montaż akumulatora |
| Kratki płyt | Stop ołowiu z dodatkami stopowymi | Podtrzymują masę czynną i przewodzą prąd do biegunów |
| Płyty dodatnie | Kratka z masą czynną na bazie dwutlenku ołowiu | Biorą udział w reakcji elektrochemicznej po stronie dodatniej |
| Płyty ujemne | Kratka z porowatym ołowiem | Oddają i przyjmują elektrony podczas rozładowania i ładowania |
| Separatory | Porowaty materiał izolacyjny | Oddzielają płyty i ograniczają ryzyko zwarcia wewnętrznego |
| Elektrolit | Roztwór kwasu siarkowego i wody | Umożliwia przepływ jonów między płytami |
| Połączenia i bieguny | Elementy ołowiane lub ze stopów ołowiu | Łączą cele oraz przekazują energię do instalacji auta |
Jak sześć ogniw tworzy akumulator 12 V
Wewnątrz każdej celi znajduje się pakiet naprzemiennie ułożonych płyt dodatnich i ujemnych. Płyt jednego rodzaju jest zwykle więcej, ponieważ skrajne elementy pakietu pełnią funkcję ochronną i pomagają równomiernie wykorzystać materiał aktywny. Całość jest zanurzona w elektrolicie, ale płyty nie mogą się ze sobą bezpośrednio zetknąć.
Ogniwa są rozdzielone pionowymi przegrodami, a ich połączenie odbywa się za pomocą mostków przewodzących. Połączenie szeregowe sprawia, że napięcie poszczególnych cel sumuje się. Awaria jednej celi, na przykład po zwarciu lub utracie pojemności, może więc obniżyć napięcie całego akumulatora do około 10,5 V i praktycznie uniemożliwić skuteczny rozruch.

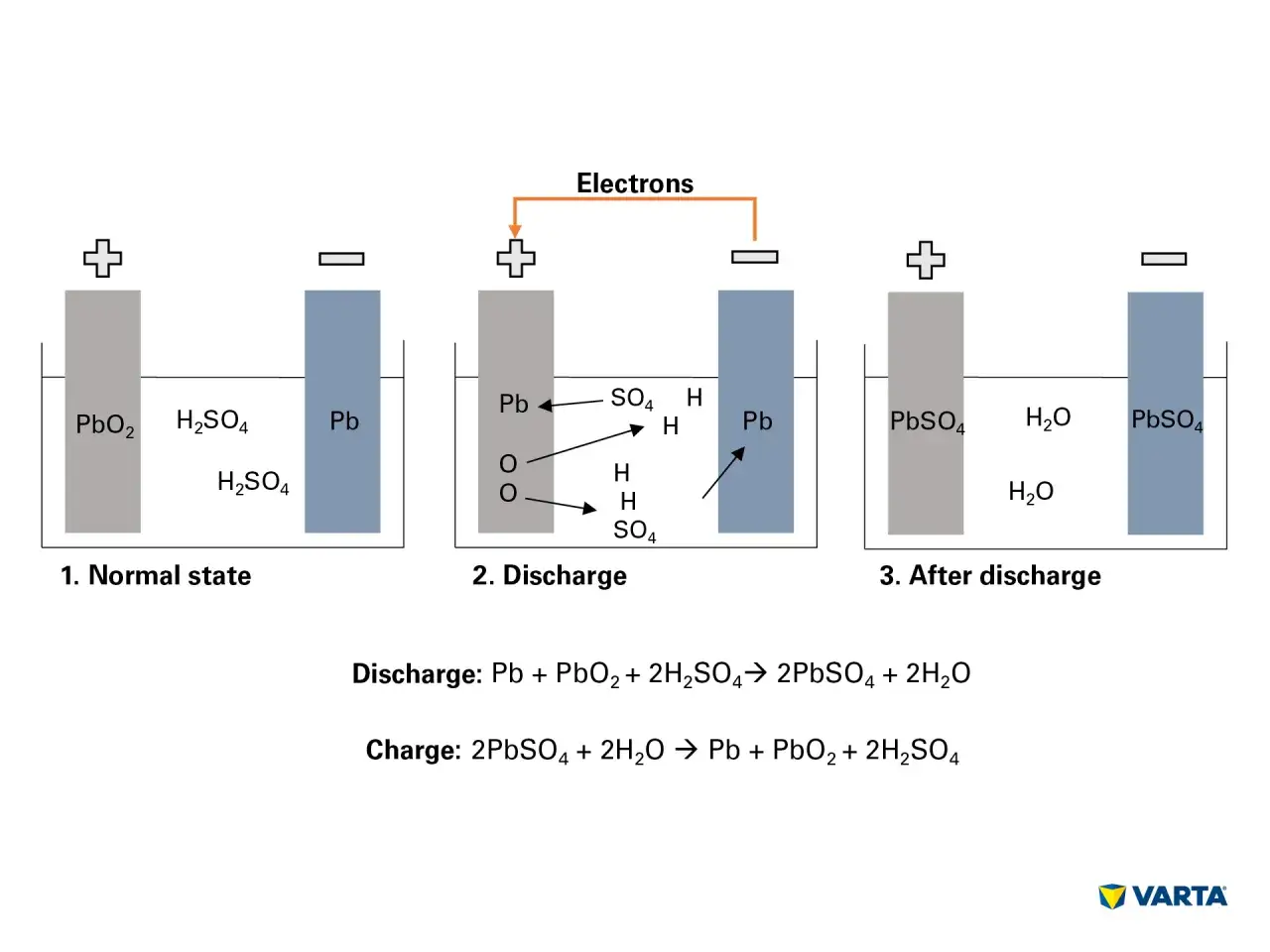

Co dzieje się podczas rozładowania
Podczas rozruchu silnika energia chemiczna zamienia się w elektryczną. Materiał aktywny na płytach reaguje z elektrolitem, a na obu elektrodach powstaje między innymi siarczan ołowiu. Jednocześnie elektrolit staje się mniej gęsty, dlatego pomiar jego gęstości w obsługiwanych konstrukcjach może pomóc ocenić stan naładowania.
Przy ładowaniu reakcja zostaje odwrócona. Alternator albo prostownik dostarcza energię, która przywraca płytom ich pierwotny stan i zwiększa stężenie elektrolitu. Gdy ładowanie jest zbyt intensywne, może pojawić się gazowanie, wzrost temperatury i utrata wody, dlatego nie każdy prostownik nadaje się do każdego typu akumulatora.
Rola płyt, separatorów i elektrolitu
Płyty i masa czynna
Kratka płyty jest szkieletem, na którym utrzymuje się masa czynna. Jej porowata struktura zwiększa powierzchnię kontaktu z elektrolitem, co pozwala uzyskać wysoki prąd w krótkim czasie. To właśnie dlatego akumulator rozruchowy może przez kilka sekund dostarczyć setki amperów, mimo że nie jest przeznaczony do długiego zasilania dużych odbiorników.
Z czasem masa czynna może odpadać z kratki, a płyty mogą ulegać korozji. W praktyce objawia się to spadkiem prądu rozruchowego i szybszym rozładowywaniem. Sam wysoki wynik napięcia bez obciążenia nie zawsze oznacza sprawne płyty, dlatego przy podejrzeniu zużycia lepiej wykonać test obciążeniowy.
Separatory
Separator jest cienką, porowatą przegrodą umieszczoną między płytami. Izoluje elektrycznie, ale nie blokuje przepływu jonów w elektrolicie. Jeśli separator zostanie uszkodzony albo materiał aktywny zgromadzi się na dnie celi w nadmiarze, może dojść do zwarcia wewnętrznego.
W akumulatorach AGM separator wykonuje się z maty z włókna szklanego. Według informacji firmy VARTA mata wchłania elektrolit i utrzymuje go między płytami, co ogranicza jego przemieszczanie oraz poprawia odporność na wibracje.
Przeczytaj również: Jak podnieść auto na lewarku bezpiecznie i uniknąć błędów
Elektrolit i obudowa
Elektrolit to roztwór kwasu siarkowego i wody destylowanej. Nie jest zwykłym płynem chłodzącym wnętrze akumulatora, lecz aktywnie uczestniczy w reakcji chemicznej. W tradycyjnych konstrukcjach poziom elektrolitu powinien przykrywać płyty, choć wiele współczesnych akumulatorów jest zamkniętych i nie przewiduje uzupełniania wody przez użytkownika.
Obudowa ma za zadanie wytrzymać działanie kwasu, temperaturę oraz drgania. W jej dolnej części przewidziano przestrzeń na osad powstający z materiału płyt, a pokrywa zawiera kanały odprowadzające gazy. Nie wolno wiercić, rozcinać ani samodzielnie otwierać zamkniętego akumulatora, ponieważ można narazić się na kontakt z kwasem i wodorem.
Klasyczny, EFB czy AGM
Różnice między technologiami nie sprowadzają się do nazwy na naklejce. Zmienia się sposób utrzymania elektrolitu, konstrukcja płyt oraz odporność na wielokrotne cykle ładowania i rozładowania. Jak wyjaśnia VARTA, w konstrukcji EFB elektrolit pozostaje ciekły, natomiast AGM unieruchamia go w macie z włókna szklanego.
| Typ | Charakterystyka konstrukcji | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Klasyczny SLI | Ciekły elektrolit, standardowe płyty rozruchowe | Samochody bez rozbudowanego systemu start-stop | Słabiej znosi częste głębokie rozładowania |
| EFB | Wzmocniona konstrukcja i ciekły elektrolit | Samochody z podstawowym start-stop i większą liczbą odbiorników | Nie zawsze może zastąpić AGM w wymagającym aucie |
| AGM | Elektrolit związany w macie z włókna szklanego | Rozbudowany start-stop, rekuperacja i duże obciążenia elektryczne | Wyższa cena i większa wrażliwość na niewłaściwe ładowanie |
Wymiana zwykłego akumulatora na AGM nie zawsze jest rozsądnym ulepszeniem. Samochód powinien mieć odpowiednią charakterystykę ładowania, a w wielu nowoczesnych modelach nowy akumulator trzeba również zarejestrować lub zakodować w systemie zarządzania energią. Najbezpieczniej zachować technologię przewidzianą przez producenta auta, chyba że dokumentacja dopuszcza zmianę.
Akcesoria, które pomagają zadbać o akumulator
Do podstawowej obsługi nie potrzeba rozbudowanego warsztatu, ale kilka akcesoriów realnie ułatwia kontrolę. Najbardziej przydatny jest prostownik mikroprocesorowy z trybem dopasowanym do akumulatorów klasycznych, EFB lub AGM. Tani zasilacz bez kontroli napięcia może przegrzewać baterię albo powodować nadmierne gazowanie.
- Tester akumulatora sprawdza napięcie i często szacuje prąd rozruchowy.
- Multimetr pozwala zmierzyć napięcie spoczynkowe oraz napięcie ładowania.
- Szczotka do klem usuwa nalot, który zwiększa opór połączenia.
- Smar lub spray do zacisków ogranicza korozję po oczyszczeniu biegunów.
- Przewody rozruchowe powinny mieć odpowiedni przekrój i solidne zaciski.
- Podstawa i obejma mocująca zabezpieczają obudowę przed drganiami.
Pomiar warto wykonywać po kilku godzinach postoju, gdy napięcie powierzchniowe zdąży zniknąć. Orientacyjnie około 12,6 V oznacza dobry stan naładowania, około 12,4 V wskazuje częściowe rozładowanie, a wynik poniżej 12,2 V powinien skłonić do doładowania i dalszej diagnostyki. Sam pomiar nie rozstrzyga jednak, czy płyty są w dobrej kondycji.
Podczas podłączania przewodów rozruchowych najpierw łączy się biegun dodatni, a przewód ujemny najlepiej podłączyć do solidnego punktu masowego zgodnie z instrukcją samochodu. Trzeba też unikać iskier w pobliżu akumulatora. Wodór powstający przy ładowaniu jest łatwopalny, a elektrolit może spowodować poważne oparzenia.
Co zużywa się najczęściej i jak rozpoznać problem
Najczęściej pogarsza się stan masy czynnej, rośnie zasiarczenie płyt albo pojawia się korozja kratki dodatniej. Zasiarczenie oznacza powstawanie twardych kryształów siarczanu ołowiu, które ograniczają zdolność przyjmowania i oddawania ładunku. Szczególnie szybko postępuje przy długim postoju z niedoładowanym akumulatorem.
Niepokój powinny wzbudzić wolniejsza praca rozrusznika, przygasanie świateł, częste rozładowanie po postoju i wybrzuszenie obudowy. Problem nie zawsze leży jednak w samej baterii. Przyczyną może być pobór prądu na postoju, niesprawny alternator, luźna klema albo uszkodzony przewód masowy.
Akumulator pozostawiony na kilka tygodni w samochodzie z aktywnym alarmem i elektroniką może się rozładować nawet wtedy, gdy wcześniej działał poprawnie. Z kolei jazda wyłącznie na krótkich trasach nie daje alternatorowi wystarczająco dużo czasu na uzupełnienie energii pobranej podczas rozruchu. W takich warunkach okresowe doładowanie jest rozsądniejsze niż przypadkowa wymiana baterii.
Małe szczegóły konstrukcji, które decydują o dużej różnicy
Dobrze dobrany akumulator to nie tylko właściwe napięcie. Trzeba sprawdzić pojemność, prąd rozruchowy, wymiary, położenie biegunów, typ mocowania i technologię. Zbyt mała pojemność może powodować szybkie rozładowanie, ale zbyt duża również nie zawsze będzie dobrym wyborem, jeśli układ ładowania nie został do niej przewidziany.
Najprostsza zasada brzmi następująco: konstrukcja akumulatora musi odpowiadać wymaganiom samochodu, a akcesoria powinny wspierać kontrolę i prawidłowe ładowanie. Gdy rozumie się rolę płyt, separatora, elektrolitu i sześciu ogniw, łatwiej ocenić stan baterii, dobrać właściwy prostownik i nie pomylić objawów zużycia z usterką instalacji.
