Sprawdzanie uzwojenia silnika jednofazowego jest kluczowym krokiem w zapewnieniu jego prawidłowego działania i uniknięciu awarii. Właściwe pomiary mogą pomóc w wykryciu problemów, zanim staną się one poważne i kosztowne w naprawie. Aby skutecznie przeprowadzić te kontrole, należy pamiętać o kilku istotnych zasadach, w tym o bezpieczeństwie i użyciu odpowiednich narzędzi.
W artykule przedstawimy szczegółowe instrukcje dotyczące pomiaru rezystancji uzwojeń, oceny stanu izolacji oraz rozpoznawania uszkodzeń. Regularne sprawdzanie uzwojeń, co najmniej raz w roku, pozwala na wczesne wykrycie problemów i zapobiega poważnym awariom. Dzięki tym informacjom, użytkownicy silników jednofazowych będą mogli skutecznie dbać o swoje urządzenia.
Najistotniejsze informacje:
- Przed rozpoczęciem pomiarów zawsze odłącz silnik od zasilania.
- Użyj testerów rezystancji, takich jak multimetr, aby zmierzyć rezystancję uzwojeń roboczego i rozruchowego.
- Uzwojenie robocze ma mniejszą rezystancję niż uzwojenie rozruchowe.
- Regularne kontrole, przynajmniej raz w roku, pomagają w wykrywaniu problemów.
- Sprawdzenie izolacji uzwojeń jest kluczowe dla zapobiegania zwarciom.
- W przypadku wykrycia uszkodzeń, należy podjąć odpowiednie działania naprawcze.
Jak bezpiecznie przygotować się do sprawdzenia uzwojenia silnika
Przed przystąpieniem do sprawdzania uzwojenia silnika jednofazowego niezwykle istotne jest zapewnienie bezpieczeństwa. Kluczowym krokiem jest odłączenie silnika od zasilania, co zapobiega ryzyku porażenia prądem. Należy również upewnić się, że miejsce pracy jest odpowiednio zabezpieczone, aby uniknąć niebezpiecznych sytuacji podczas pomiarów. Właściwe przygotowanie pozwala na przeprowadzenie wszystkich czynności w sposób bezpieczny i skuteczny.
Przygotowując miejsce pracy, warto zadbać o to, aby było ono czyste i uporządkowane. Usuń wszelkie niepotrzebne przedmioty z przestrzeni roboczej, które mogą stanowić przeszkodę lub zagrożenie. Upewnij się, że masz dostęp do źródła światła oraz że wszystkie narzędzia są w zasięgu ręki. Bezpieczne i dobrze zorganizowane miejsce pracy zwiększa efektywność i pozwala na skupienie się na zadaniu.
Wyłączenie zasilania i zabezpieczenie miejsca pracy
Bezpieczeństwo podczas pracy z silnikami elektrycznymi zaczyna się od wyłączenia zasilania. Zanim rozpoczniesz jakiekolwiek prace, upewnij się, że wyłącznik główny jest w pozycji OFF. Dobrze jest również oznaczyć obszar pracy, aby nikt nieprzypadkowo nie włączył zasilania. Zabezpiecz miejsce, aby uniknąć przypadkowego kontaktu z przewodami oraz innymi elementami elektrycznymi, które mogą być pod napięciem.
Po odłączeniu zasilania, sprawdź, czy silnik nie jest pod napięciem, używając multimetru. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego nigdy nie lekceważ tych kroków. Dokładne przestrzeganie zasad bezpieczeństwa jest kluczowe dla uniknięcia wypadków i zapewnienia sobie oraz innym bezpieczeństwa podczas pracy.
Przygotowanie odpowiednich narzędzi do pomiarów
Aby skutecznie przeprowadzić pomiary uzwojeń silnika jednofazowego, niezbędne są odpowiednie narzędzia. Wśród najważniejszych z nich znajdują się multimetry oraz testery rezystancji, które umożliwiają dokładne pomiary rezystancji uzwojeń roboczego i rozruchowego. Właściwy dobór narzędzi pozwala na szybkie i precyzyjne zdiagnozowanie stanu silnika, co jest kluczowe dla jego prawidłowego funkcjonowania.
Warto zainwestować w sprawdzone urządzenia, które zapewnią wiarygodne wyniki. Użycie wysokiej jakości sprzętu może znacząco wpłynąć na efektywność przeprowadzanych pomiarów. Poniżej znajduje się lista niezbędnych narzędzi, które powinny znaleźć się w każdym zestawie do diagnostyki silników jednofazowych:
- Multimetr Fluke 117 – wszechstronny multimetr, idealny do pomiarów rezystancji.
- Tester rezystancji ALL-TEST PRO 7 – specjalistyczne urządzenie do pomiaru rezystancji uzwojeń.
- Tester izolacji Megger MIT525 – narzędzie do oceny stanu izolacji uzwojeń.
- Przewody pomiarowe z końcówkami krokodylkowymi – niezbędne do łatwego podłączenia do zacisków silnika.
Jak wykonać pomiar rezystancji uzwojenia silnika
Pomiar rezystancji uzwojeń silnika jednofazowego jest kluczowym krokiem w diagnostyce jego stanu. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych problemów, co może zapobiec poważnym awariom. W tej sekcji omówimy, jak prawidłowo przeprowadzić pomiar rezystancji zarówno uzwojenia roboczego, jak i rozruchowego.
Krok po kroku: Mierzenie rezystancji uzwojenia roboczego
Aby zmierzyć rezystancję uzwojenia roboczego silnika jednofazowego, należy najpierw przygotować odpowiednie narzędzia, takie jak multimetr lub tester rezystancji. Rozpocznij od wyłączenia zasilania, aby zapewnić bezpieczeństwo podczas pomiarów. Następnie, podłącz przewody pomiarowe do zacisków uzwojenia roboczego. Odczytaj wartość rezystancji na wyświetlaczu urządzenia; typowe wartości dla uzwojenia roboczego powinny wynosić od kilku do kilkudziesięciu omów, w zależności od konstrukcji silnika.
Podczas pomiaru zwróć uwagę na stabilność odczytu. Jeśli wartość jest znacznie niższa lub wyższa od oczekiwanej, może to sugerować problemy, takie jak zwarcia lub przerwy w uzwojeniu. Upewnij się, że wszystkie połączenia są pewne, a przewody nie mają uszkodzeń, co może wpłynąć na dokładność pomiaru. Zapisz wyniki, aby móc je później porównać z wartościami znamionowymi.
Krok po kroku: Mierzenie rezystancji uzwojenia rozruchowego
Pomiar rezystancji uzwojenia rozruchowego wymaga podobnych kroków jak w przypadku uzwojenia roboczego. Po pierwsze, upewnij się, że silnik jest odłączony od zasilania. Następnie, zidentyfikuj zaciski uzwojenia rozruchowego i podłącz przewody pomiarowe do odpowiednich punktów. Odczytaj wartość rezystancji; dla uzwojenia rozruchowego wartości te zazwyczaj są wyższe niż dla uzwojenia roboczego, często wynosząc od kilkudziesięciu do kilkuset omów.
Podobnie jak wcześniej, obserwuj stabilność odczytu. Jeśli wartość jest zbyt niska lub zbyt wysoka, może to wskazywać na uszkodzenie uzwojenia, co wymaga dalszej diagnostyki. Pamiętaj, aby notować wyniki pomiarów, co pomoże w przyszłych analizach stanu silnika. Regularne kontrolowanie rezystancji uzwojeń jest kluczowe dla utrzymania silnika w dobrym stanie i uniknięcia awarii.
Czytaj więcej: Ford Kuga jaki silnik do gazu - najlepsze opcje i oszczędności
Jak ocenić stan izolacji uzwojeń silnika
Ocena stanu izolacji uzwojeń silnika jest kluczowa dla zapewnienia jego prawidłowego funkcjonowania oraz bezpieczeństwa użytkowania. Izolacja chroni uzwojenia przed zwarciami i uszkodzeniami, a jej stan ma bezpośredni wpływ na wydajność silnika. Regularne pomiary izolacji pozwalają na wczesne wykrycie problemów, co może zapobiec poważnym awariom. W tej sekcji omówimy techniki pomiaru izolacji oraz ich znaczenie w diagnostyce silników jednofazowych.

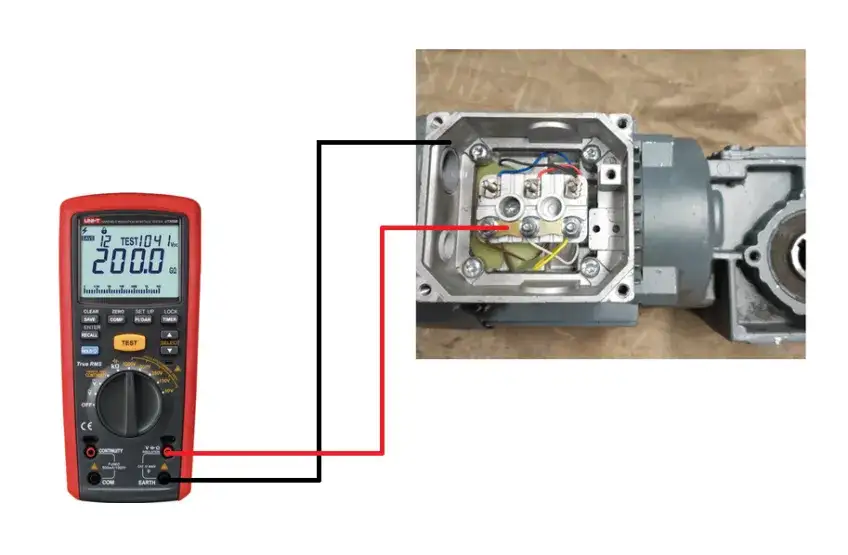

Techniki pomiaru izolacji i ich znaczenie
Do oceny stanu izolacji uzwojeń silnika stosuje się różne techniki pomiarowe. Najczęściej wykorzystuje się testery izolacji, które umożliwiają pomiar rezystancji izolacji w wysokim napięciu. Używając takiego urządzenia, można wykryć ewentualne zwarcia do masy oraz ocenić, czy izolacja jest w dobrym stanie. Wartości rezystancji izolacji powinny być na tyle wysokie, aby wskazywały na odpowiednią ochronę uzwojeń.
Inną popularną metodą jest użycie multimetru w trybie pomiaru rezystancji, jednak w tym przypadku wartości mogą być mniej wiarygodne w porównaniu do specjalistycznych testerów. Ważne jest, aby przed przystąpieniem do pomiarów izolacji, upewnić się, że silnik jest odłączony od zasilania. Pomiary powinny być przeprowadzane w odpowiednich warunkach, aby zapewnić dokładność i rzetelność wyników.
Jak interpretować wyniki pomiarów izolacji
Interpretacja wyników pomiarów izolacji jest kluczowa dla oceny stanu uzwojeń silnika. Wartości rezystancji izolacji powinny być wysokie; ogólnie przyjmuje się, że minimalna wartość wynosząca 1 MΩ jest akceptowalna dla większości silników. Niższe wartości mogą wskazywać na problemy z izolacją, co może prowadzić do zwarć i uszkodzeń silnika. W przypadku, gdy wyniki pomiarów wynoszą poniżej 0,5 MΩ, konieczne jest natychmiastowe podjęcie działań naprawczych, aby uniknąć poważnych awarii.
Warto również analizować zmiany w wartościach rezystancji izolacji w czasie. Jeśli wartości maleją w krótkim okresie, może to sugerować degradację materiałów izolacyjnych. Regularne pomiary i ich interpretacja pozwalają na wczesne wykrycie problemów oraz podejmowanie działań prewencyjnych, co jest kluczowe dla długowieczności silnika. Pamiętaj, aby zawsze porównywać wyniki z wartościami znamionowymi podanymi przez producenta.
Jak zastosować nowoczesne technologie w diagnostyce silników
W dzisiejszych czasach, nowoczesne technologie odgrywają kluczową rolę w diagnostyce i konserwacji silników jednofazowych. Wykorzystanie inteligentnych testerów z funkcjami analizy danych oraz możliwościami łączności z aplikacjami mobilnymi umożliwia nie tylko dokładne pomiary, ale także ich bieżące monitorowanie. Dzięki tym rozwiązaniom, użytkownicy mogą na bieżąco śledzić stan uzwojeń, co pozwala na szybsze reagowanie na potencjalne problemy i lepsze planowanie konserwacji.Warto również zwrócić uwagę na technologie IoT (Internet of Things), które umożliwiają zdalne monitorowanie parametrów silnika. Dzięki czujnikom, które przesyłają dane w czasie rzeczywistym, można zautomatyzować procesy diagnostyczne i uzyskać powiadomienia o nieprawidłowościach. Tego rodzaju innowacje nie tylko zwiększają wydajność, ale także przyczyniają się do zmniejszenia kosztów eksploatacji silników, co jest istotne w kontekście rosnącej konkurencji na rynku. Implementacja takich rozwiązań może znacząco wpłynąć na długowieczność i efektywność operacyjną silników jednofazowych.
