Budowa regulatora obrotów silnika 12V może być fascynującym projektem zarówno dla amatorów elektroniki, jak i dla bardziej zaawansowanych hobbystów. Istnieje wiele metod, które można zastosować, od prostych układów analogowych po bardziej skomplikowane rozwiązania z użyciem mikrokontrolerów. W tym artykule przedstawimy różne podejścia do budowy regulatora, które pozwolą na płynną regulację prędkości obrotowej silnika.
Dowiesz się, jak wykorzystać podstawowe komponenty, takie jak tranzystory i potencjometry, a także jak zaimplementować bardziej zaawansowane techniki, takie jak modulacja szerokości impulsów (PWM). Dzięki temu będziesz mógł dostosować prędkość obrotową silnika do swoich potrzeb, co jest szczególnie przydatne w różnych projektach elektronicznych.
Najistotniejsze informacje:- Można zbudować regulator obrotów silnika 12V za pomocą prostych komponentów, takich jak tranzystory, rezystory i potencjometry.
- Układ PWM zapewnia wyższą efektywność i mniejsze straty energii w porównaniu do tradycyjnych metod regulacji napięcia.
- Do budowy układu PWM można wykorzystać układ 555, który pozwala na precyzyjną regulację prędkości obrotowej.
- Mikrokontrolery, takie jak Arduino i Raspberry Pi, umożliwiają zaawansowane sterowanie silnikiem 12V z wykorzystaniem sygnału PWM.
- Typowe problemy, które mogą wystąpić podczas budowy regulatora, można łatwo zdiagnozować i naprawić, co zwiększa niezawodność urządzenia.
Jak zbudować prosty regulator obrotów silnika 12V krok po kroku
Budowa regulatora obrotów silnika 12V to doskonały projekt, który pozwala na płynną regulację prędkości obrotowej silnika. Można to osiągnąć przy użyciu prostych komponentów elektronicznych, takich jak tranzystory, rezystory, kondensatory i potencjometry. W tym przewodniku przedstawimy krok po kroku, jak zbudować taki regulator, aby dostosować prędkość obrotową silnika zgodnie z własnymi potrzebami.
W pierwszej kolejności należy zgromadzić wszystkie niezbędne materiały oraz narzędzia. Proces budowy regulatora obrotów nie jest skomplikowany, ale wymaga precyzyjnego podejścia. W dalszej części artykułu omówimy, jakie komponenty będą potrzebne oraz jak je ze sobą połączyć, aby uzyskać sprawnie działający układ. Poniżej znajduje się lista niezbędnych elementów, które będą potrzebne do realizacji projektu.
Wybór komponentów do budowy regulatora obrotów
Do budowy regulatora obrotów silnika 12V potrzebne będą następujące komponenty: tranzystor, rezystor, kondensator oraz potencjometr. Tranzystor działa jako przełącznik, który kontroluje przepływ prądu do silnika, co pozwala na regulację jego prędkości. Rezystor ogranicza prąd, a kondensator stabilizuje napięcie w układzie. Potencjometr umożliwia ręczną zmianę wartości oporu, co przekłada się na regulację prędkości obrotowej silnika.
| Komponent | Specyfikacja | Przybliżony koszt |
|---|---|---|
| Tranzystor IRF530 | Tranzystor mocy N-channel | 5 PLN |
| Rezystor 220 Ω | Standardowy rezystor | 1 PLN |
| Kondensator 100 µF | Kondensator elektrolityczny | 2 PLN |
| Potencjometr 10 kΩ | Potencjometr liniowy | 3 PLN |
Schematy i połączenia w prostym regulatorze
Aby zbudować prosty regulator obrotów silnika 12V, kluczowe jest zrozumienie schematów oraz połączeń, które umożliwiają prawidłowe działanie układu. Schemat regulatora obrotów składa się z kilku podstawowych komponentów, takich jak tranzystor, rezystor, kondensator i potencjometr. Tranzystor działa jako element sterujący, który reguluje przepływ prądu do silnika w zależności od ustawienia potencjometru. Rezystor ogranicza prąd w obwodzie, a kondensator stabilizuje napięcie, co zapobiega skokom napięcia, które mogłyby uszkodzić silnik. Właściwe połączenie tych elementów jest kluczowe dla uzyskania płynnej regulacji prędkości obrotowej.
Ważne jest, aby podczas montażu przestrzegać odpowiednich oznaczeń na schemacie, co zapewni, że wszystkie komponenty będą poprawnie podłączone. Schemat powinien zawierać wszystkie istotne połączenia, takie jak podłączenie tranzystora do silnika oraz połączenie potencjometru z zasilaniem. Poniżej znajduje się schemat, który wizualizuje te połączenia i ułatwia zrozumienie całego układu.
Dlaczego warto używać PWM do regulacji prędkości?
Modulacja szerokości impulsów (PWM) to technika, która zyskuje na popularności w zastosowaniach związanych z regulacją prędkości silników, w tym regulatorów obrotów silnika 12V. Główną zaletą PWM jest jego wysoka efektywność energetyczna, ponieważ pozwala na dostosowanie mocy dostarczanej do silnika bez zbędnych strat energii, które występują w tradycyjnych metodach regulacji. Dzięki temu silnik nie tylko pracuje wydajniej, ale także generuje mniej ciepła, co wydłuża jego żywotność.
Co więcej, PWM umożliwia precyzyjne sterowanie prędkością obrotową, co jest kluczowe w wielu aplikacjach. Dzięki tej metodzie można uzyskać płynne przejścia między różnymi prędkościami, co jest trudne do osiągnięcia przy użyciu klasycznych metod regulacji napięcia. W rezultacie, PWM jest doskonałym rozwiązaniem dla projektów wymagających dokładnej kontroli prędkości silnika, co czyni go idealnym wyborem dla hobbystów i inżynierów.

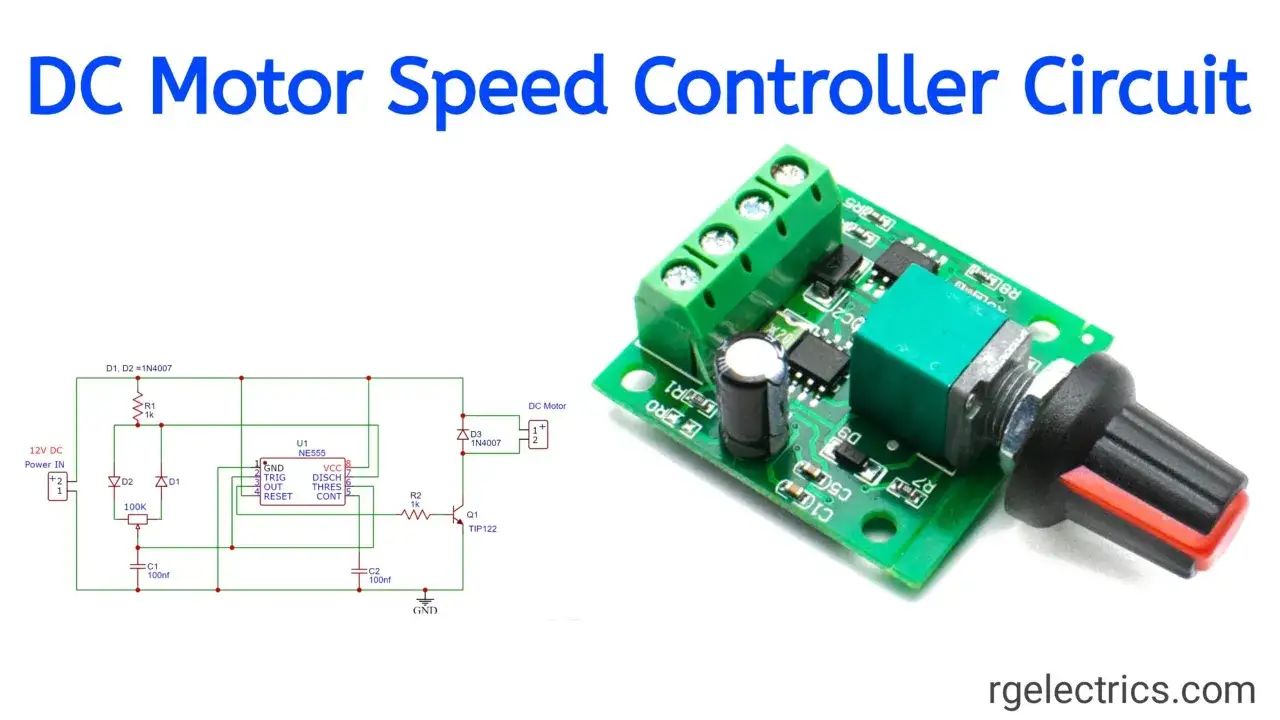

Jak skonstruować układ PWM na bazie układu 555?
Aby zbudować układ PWM na bazie układu 555, potrzebne będą następujące komponenty: układ 555, dwa rezystory, kondensator oraz tranzystor mocy. Proces budowy zaczyna się od skonfigurowania układu 555 w trybie astabilnym, co pozwala na generowanie impulsów o zmiennej szerokości. Po podłączeniu odpowiednich rezystorów i kondensatora, można ustawić częstotliwość oraz współczynnik wypełnienia sygnału PWM, co umożliwia regulację prędkości obrotowej silnika.
Po skonfigurowaniu układu 555, należy podłączyć tranzystor mocy, który będzie sterował silnikiem. Tranzystor działa jako przełącznik, który w zależności od sygnału PWM, reguluje moc dostarczaną do silnika. Ważne jest, aby zwrócić uwagę na odpowiednie wartości rezystorów i kondensatora, ponieważ mają one kluczowy wpływ na działanie całego układu. Poniżej znajduje się lista komponentów potrzebnych do budowy układu PWM na bazie układu 555.
- Układ 555 - główny element generujący sygnał PWM
- Rezystor 1 kΩ - do ustawienia częstotliwości
- Rezystor 10 kΩ - do ustawienia współczynnika wypełnienia
- Kondensator 100 µF - stabilizujący napięcie
- Tranzystor N-channel (np. IRF530) - do sterowania silnikiem
Zaawansowane metody sterowania silnikiem 12V z mikrokontrolerem
Wykorzystanie mikrokontrolerów, takich jak Arduino i Raspberry Pi, w projektach związanych z regulacją prędkości silnika 12V otwiera nowe możliwości w zakresie precyzyjnego sterowania. Dzięki tym urządzeniom można łatwo implementować zaawansowane algorytmy, które pozwalają na dynamiczną regulację prędkości obrotowej silnika. Mikrokontrolery oferują również możliwość integracji z różnymi czujnikami, co umożliwia automatyczne dostosowanie parametrów pracy silnika w odpowiedzi na zmieniające się warunki.
Jedną z głównych zalet stosowania mikrokontrolerów jest ich elastyczność. Dzięki programowalnym funkcjom można dostosować działanie silnika do specyficznych wymagań projektu. Na przykład, można łatwo zmieniać częstotliwość sygnału PWM, co pozwala na precyzyjne sterowanie prędkością obrotową. Dodatkowo, mikrokontrolery umożliwiają łatwą implementację interfejsów użytkownika, co sprawia, że kontrola nad silnikiem staje się bardziej intuicyjna i dostępna dla użytkowników.
Jak wykorzystać Arduino do regulacji obrotów silnika?
Do stworzenia regulatora obrotów silnika 12V z użyciem Arduino potrzebne będą podstawowe komponenty, takie jak tranzystor, rezystor oraz silnik. Po zainstalowaniu odpowiedniego oprogramowania na Arduino, można napisać prosty program, który będzie generował sygnał PWM. W kodzie należy ustawić pin, do którego podłączony jest tranzystor, aby kontrolować prędkość silnika. Przykładowy kod może zawierać funkcje do zmiany wartości PWM w zależności od potrzeb użytkownika, co pozwala na płynne dostosowanie prędkości obrotowej.
Integracja Raspberry Pi z silnikiem 12V dla precyzyjnej kontroli
Integracja Raspberry Pi z silnikiem 12V to doskonały sposób na uzyskanie precyzyjnej kontroli nad jego pracą. Raspberry Pi umożliwia programowanie i wykorzystanie portów GPIO do generowania sygnałów PWM, co pozwala na dokładne dostosowanie prędkości obrotowej silnika. Proces instalacji zaczyna się od podłączenia silnika do odpowiednich pinów na Raspberry Pi, a następnie zainstalowania niezbędnego oprogramowania, takiego jak Raspbian, które zapewnia środowisko do programowania. Warto również zainstalować biblioteki, które ułatwiają generowanie sygnałów PWM, takie jak RPi.GPIO.
Programowanie Raspberry Pi do sterowania silnikiem 12V jest stosunkowo proste. Można napisać skrypt w Pythonie, który będzie kontrolował prędkość silnika poprzez zmianę wartości PWM na pinach GPIO. Dzięki temu użytkownik ma możliwość dynamicznej regulacji prędkości, co jest szczególnie przydatne w projektach wymagających precyzyjnego sterowania. Integracja Raspberry Pi z silnikiem 12V nie tylko zwiększa możliwości kontrolne, ale także pozwala na łatwe wprowadzenie dodatkowych funkcji, takich jak automatyczne dostosowanie prędkości w zależności od warunków otoczenia.
Czytaj więcej: Seat Arona jaki silnik wybrać - uniknij kosztownych błędów
Jak wykorzystać IoT do zdalnego sterowania silnikiem 12V
Integracja technologii Internetu Rzeczy (IoT) z regulatorami obrotów silnika 12V otwiera nowe możliwości w zakresie zdalnego sterowania i monitorowania. Dzięki zastosowaniu czujników oraz modułów komunikacyjnych, takich jak ESP8266 lub Arduino WiFi, można stworzyć system, który umożliwia zdalne zarządzanie pracą silnika z dowolnego miejsca. Użytkownicy mogą monitorować prędkość obrotową, temperaturę silnika oraz inne parametry w czasie rzeczywistym, co pozwala na optymalizację działania oraz szybką reakcję na ewentualne problemy.
W przyszłości, połączenie Raspberry Pi z platformami chmurowymi, takimi jak AWS IoT czy Google Cloud IoT, umożliwi jeszcze bardziej zaawansowane analizy danych oraz automatyzację procesów. Dzięki tym rozwiązaniom, można będzie implementować algorytmy uczenia maszynowego, które będą przewidywać awarie lub optymalizować działanie silnika na podstawie zgromadzonych danych. Tego rodzaju integracja nie tylko zwiększa efektywność, ale również przyczynia się do rozwoju inteligentnych systemów przemysłowych i automatyzacji w różnych dziedzinach.
