Podłączenie silnika jednofazowego z sześcioma przewodami wymaga czegoś więcej niż porównania kolorów izolacji. Najpierw trzeba ustalić, które żyły należą do uzwojenia głównego, które do rozruchowego, a które prowadzą przez wyłącznik odśrodkowy albo zabezpieczenie termiczne. Dopiero wtedy można bezpiecznie wpiąć zasilanie, kondensator i uziemienie, bez ryzyka zwarcia lub spalenia uzwojenia.
Najpierw identyfikacja, potem zasilanie
- Nie zakładaj, że kolory przewodów są uniwersalne - w różnych silnikach mogą oznaczać coś innego.
- Najpierw potwierdź pary uzwojeń multimetrem i sprawdź schemat na tabliczce lub w dokumentacji.
- Przewód ochronny podłącz do obudowy silnika, a nie do zacisków roboczych.
- Uzwojenie rozruchowe zwykle pracuje przez kondensator i wyłącznik odśrodkowy.
- Jeśli silnik buczy, nie rusza albo grzeje się od razu, przerwij test i wróć do pomiarów.
Co oznacza sześć przewodów w silniku jednofazowym
Sześć przewodów nie oznacza sześciu różnych obwodów. W praktyce najczęściej chodzi o silnik z uzwojeniem głównym, uzwojeniem rozruchowym i elementem, który rozłącza obwód startowy po osiągnięciu właściwej prędkości. Tym elementem bywa wyłącznik odśrodkowy, czasem zabezpieczenie termiczne, a w niektórych modelach także inny układ rozruchowy.
Ja zawsze zaczynam od założenia, że kolor przewodu może być tylko wskazówką, a nie dowodem. W dokumentacjach spotyka się oznaczenia typu U1/U2 dla uzwojenia głównego oraz Z1/Z2 dla pomocniczego, ale to nadal zależy od producenta. Jeśli silnik ma tabliczkę znamionową, schemat z niej jest ważniejszy niż każda internetowa „uniwersalna” rozpiska.
To ważne, bo ten sam układ przewodów może wyglądać podobnie w kilku silnikach, ale różnić się sposobem podłączenia kondensatora, kierunkiem obrotów albo obecnością termika. Właśnie dlatego następny krok to pomiar, nie zgadywanie.
Rozpoznaj przewody multimetrem, nie po kolorze
Najbezpieczniej pracować z multimetrem ustawionym na pomiar ciągłości lub niskich rezystancji. Szukam par przewodów, które tworzą osobne uzwojenia, a potem sprawdzam, który z nich jest wspólny, który prowadzi do uzwojenia głównego, a który do rozruchowego. Jeśli silnik ma metalową obudowę, przewód ochronny powinien mieć połączenie z korpusem, a nie z uzwojeniami.
W wielu silnikach uzwojenie rozruchowe ma wyższą rezystancję niż główne. To nie jest reguła absolutna, ale w praktyce bywa bardzo pomocna. Gdy widzę parę o wyraźnie większym oporze, traktuję ją jako kandydatkę do obwodu startowego i dopiero później potwierdzam to schematem.
| Przykładowe oznaczenie | Co może oznaczać | Jak to potwierdzić |
|---|---|---|
| Czarny | Uzwojenie główne | Pary z niższą rezystancją i połączeniem do głównego obwodu |
| Czerwony | Uzwojenie rozruchowe | Zwykle wyższa rezystancja niż w uzwojeniu głównym |
| Żółty | Wyłącznik odśrodkowy lub przewód pomocniczy startu | Sprawdzenie ciągłości i zmiany stanu podczas ruchu |
| Niebieski | Wspólny punkt albo neutralny w danym schemacie | Porównanie z dokumentacją i pomiar par przewodów |
| Zielony | PE, czyli uziemienie | Przejście do obudowy silnika |
Jeśli nie masz pewności co do oznaczeń, szukam jeszcze jednego tropu: czy jeden z przewodów przechodzi przez termik albo wyłącznik odśrodkowy. To często tłumaczy, dlaczego na pierwszy rzut oka wszystko wygląda jak dwa zwykłe uzwojenia, a jednak nie daje się podłączyć „na skróty”. Kiedy ten etap jest zamknięty, można przejść do właściwego połączenia zasilania i kondensatora.
Podłącz silnik według schematu, a nie na pamięć

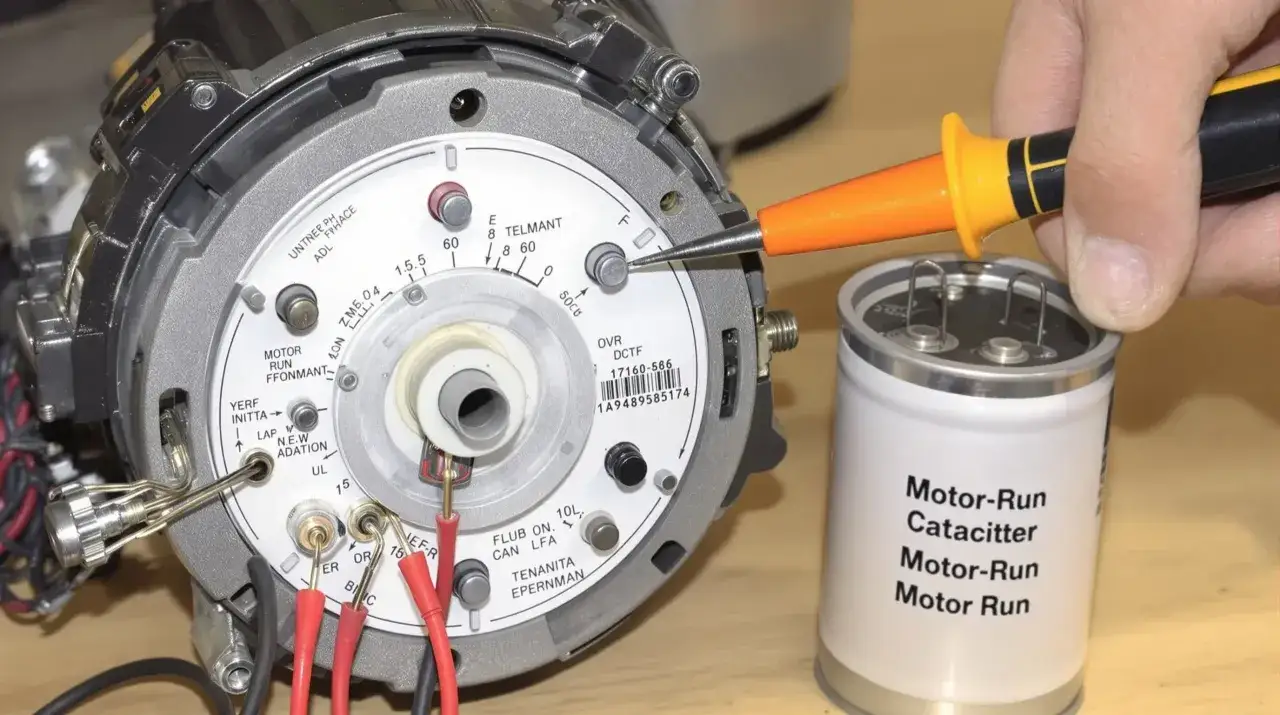

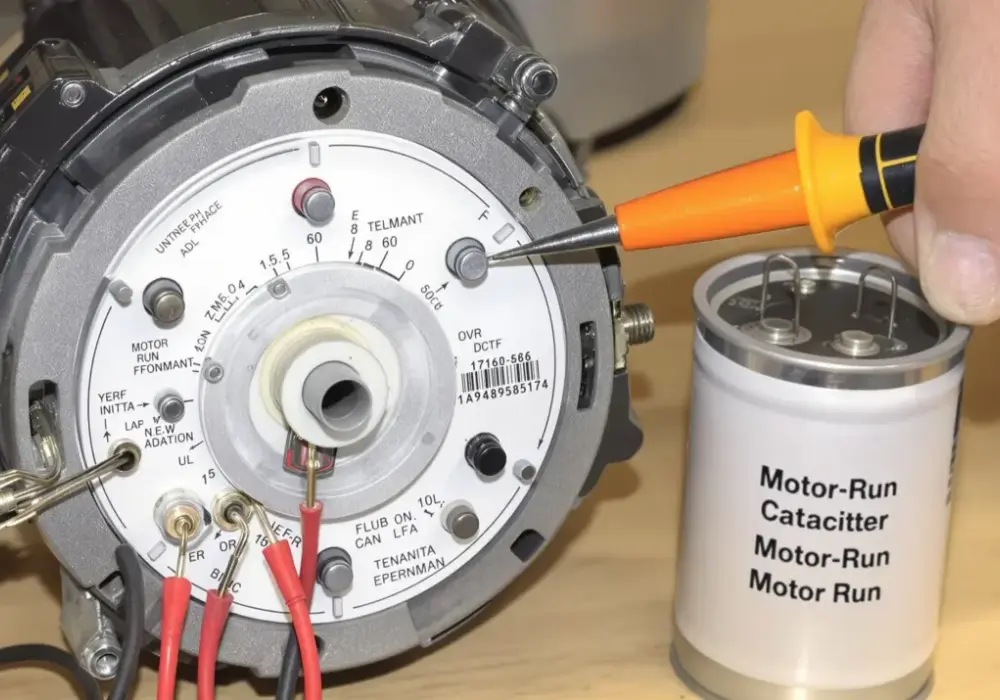

Podstawowa zasada jest prosta: uzwojenie główne dostaje zasilanie bezpośrednio, a uzwojenie rozruchowe pracuje przez kondensator i wyłącznik odśrodkowy. W silnikach z kondensatorem pracy lub z dwoma kondensatorami nie wolno zamieniać ich funkcji, bo startowy i roboczy pełnią różne role. W małych silnikach pojemność kondensatora zwykle mieści się w zakresie od kilku do kilkudziesięciu mikrofaradów, ale zawsze trzeba trzymać się wartości z tabliczki lub dokumentacji.
- Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia.
- Rozładuj kondensator w bezpieczny sposób, zanim dotkniesz zacisków.
- Przykręć przewód ochronny do obudowy silnika lub zacisku PE.
- Połącz uzwojenie główne z L i N zgodnie ze schematem producenta.
- Włącz uzwojenie rozruchowe w obwód przez kondensator i wyłącznik odśrodkowy.
- Jeśli silnik ma odwracalny kierunek obrotów, zmienia się połączenie uzwojenia pomocniczego względem głównego, a nie robi się tego przypadkową zamianą przewodów.
- Na końcu zabezpiecz wszystkie końcówki, dokręć zaciski i uporządkuj przewody w puszce.
| Element | Jak go włączam | Czego nie robię |
|---|---|---|
| Uzwojenie główne | Bezpośrednio do zasilania, zgodnie ze schematem | Nie prowadzę go przez kondensator rozruchowy |
| Uzwojenie rozruchowe | Przez kondensator i styk wyłącznika odśrodkowego | Nie podaję mu stałego zasilania bez kontroli |
| Przewód ochronny | Do śruby na obudowie lub zacisku ochronnego | Nie łączę go z przewodem roboczym |
| Kondensator | Według wartości z tabliczki lub schematu | Nie zastępuję go „czymś podobnym” |
Najwięcej szkód robi nie sam schemat, tylko drobny błąd montażowy: luźny konektor, odwrócony przewód pomocniczy albo kondensator o złej pojemności. Właśnie na tym etapie zaczynają się kłopoty, które potem wyglądają jak „silnik nie działa”, choć winny jest tylko jeden źle zaciśnięty styk.
Najczęstsze błędy, które kończą się brakiem startu
W praktyce powtarzają się te same pomyłki. Najgorsza jest wiara w kolory bez pomiaru, bo w jednym silniku niebieski może być wspólny, a w innym już nie. Drugi klasyczny błąd to pominięcie przewodu ochronnego. Trzeci - podłączenie uzwojenia rozruchowego na stałe, bez wyłącznika odśrodkowego lub bez właściwego kondensatora.
- Ufanie kolorom zamiast pomiarom.
- Brak uziemienia obudowy.
- Pomieszanie przewodów uzwojenia głównego i rozruchowego.
- Zastosowanie kondensatora o złej pojemności lub napięciu pracy.
- Pomijanie wyłącznika odśrodkowego albo zwarcie jego styków.
- Zostawienie luźnych końcówek bez porządnej izolacji.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Buczy, ale nie rusza | Problem z obwodem startowym | Kondensator, styk wyłącznika, połączenie uzwojenia pomocniczego |
| Rusza dopiero po popchnięciu | Za słaby lub uszkodzony start | Wartość kondensatora i ciągłość obwodu rozruchowego |
| Szybko się grzeje | Złe połączenie lub częściowe zwarcie | Porównanie połączeń ze schematem i kontrola rezystancji |
| Wyzwala zabezpieczenie | Za wysoki prąd albo zwarcie | Prąd roboczy, stan izolacji, jakość zacisków |
Jeżeli któryś z tych objawów pojawia się od razu, nie „przeczekuję” go. Silnik jednofazowy potrafi spalić uzwojenie w bardzo krótkim czasie, gdy start nie działa prawidłowo. To moment, w którym ostrożność oszczędza więcej niż szybka próba uruchomienia.
Jak sprawdzić, czy wszystko działa po uruchomieniu
Pierwszy test robię możliwie krótko i najlepiej bez obciążenia, jeśli konstrukcja na to pozwala. Słucham, czy silnik wchodzi na obroty bez buczenia, obserwuję kierunek wirowania i po kilkunastu minutach sprawdzam temperaturę obudowy. Prąd roboczy nie powinien wyraźnie przekraczać wartości z tabliczki znamionowej, bo to jeden z najprostszych sygnałów, że coś w obwodzie jest nie tak.
- Start ma być płynny, bez długiego buczenia.
- Obroty powinny być stabilne i zgodne z kierunkiem pracy urządzenia.
- Obudowa może być ciepła, ale nie powinna robić się gorąca w krótkim czasie.
- Jeżeli masz cęgi prądowe, porównaj pobór z wartością znamionową.
- Jeśli silnik po kilku sekundach nie rusza, wyłącz zasilanie i wróć do pomiarów.
W praktyce największą różnicę robi właśnie cierpliwy test. Nie próbuję „dobić” silnika kolejnymi startami, bo każdy nieudany rozruch tylko podnosi temperaturę uzwojeń i zwiększa ryzyko uszkodzenia. Gdy test przebiegnie poprawnie, zostaje jeszcze kilka rzeczy, które warto domknąć przed końcem pracy.
Co zostaje do sprawdzenia, zanim uznam pracę za zakończoną
Na końcu zawsze wracam do prostych rzeczy, bo to one najczęściej decydują o tym, czy silnik będzie działał długo i bez niespodzianek. Sprawdzam, czy przewody są dobrze zaciśnięte, izolacja nie została przycięta przy zamykaniu puszki i czy przewód ochronny siedzi pewnie na obudowie. Dopiero potem zamykam całość i robię ostatni, krótki start kontrolny.
- Sprawdź jeszcze raz pary przewodów i oznaczenia U/Z, jeśli są podane.
- Upewnij się, że kondensator ma właściwą pojemność i jest poprawnie podłączony.
- Zweryfikuj, czy przewód ochronny jest przykręcony do obudowy.
- Zamknij puszkę dopiero po próbie bez obciążenia i krótkim teście kierunku obrotów.
Jeśli nie masz pewności co do jednej z par uzwojeń, kondensatora albo działania wyłącznika odśrodkowego, nie podawaj napięcia „na próbę”. Przy takich silnikach jeden źle podłączony przewód potrafi zniszczyć uzwojenie szybciej, niż zdążysz zauważyć, że coś poszło nie tak.
